Nova Porcelanato escoge la línea de embalaje de última generación de Innova / Nova Porcelanato selects Innova for its new state-of-the-art packaging line

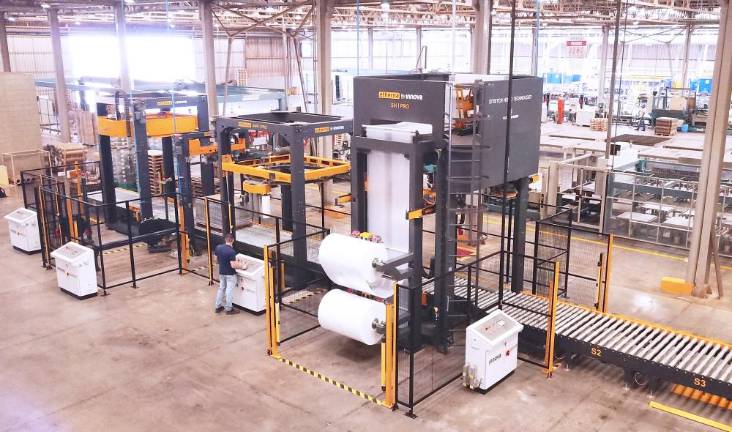

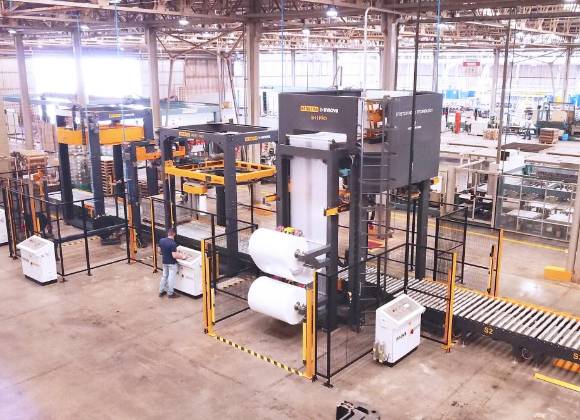

- Linea de embalaje de Innova Group en las instalaciones de Nova Porcelanato.
El gigante cerámico brasileño Nova Porcelanato, perteneciente a los grupos Cedasa e Incopisos, ha optado por la tecnología de Innova Group para modernizar y automatizar por completo sus procesos de embalaje cerámico. Con el objetivo de mejorar la seguridad de sus cargas cerámicas, Innova propuso una línea de embalaje avanzada con sistemas de sujeción y protección de vanguardia.
Esta nueva línea de embalaje, ubicada en la fábrica de Nova Porcelanato en Santa Gertrudes, São Paulo, uno de los mayores centros cerámicos de Brasil y Sudamérica, fue inaugurada a finales de 2022. La instalación abarca más de 288,000 metros cuadrados y cuenta con un parque industrial totalmente modernizado y automatizado equipado con la última tecnología y capacidades de la Industria 4.0, capaz de producir hasta 1,300,000 metros cuadrados de azulejos al mes. Esta implementación no solo moderniza la planta, sino que también contribuye a una mayor protección de los palets mediante la avanzada tecnología de embalaje de Innova.
Proyecto de automatización
Nova Porcelanato planteó la necesidad de automatizar por completo su proceso de embalaje final, al tiempo que cumplía con regulaciones de seguridad en Brasil como la NR12. En ese momento, utilizaban sistemas semiautomáticos de enfardado para proteger sus cargas, junto con sistemas de sujeción de metal aplicados manualmente. Sin embargo, requerían soluciones de embalaje automatizadas que ofrecieran una mayor protección.
La línea de embalaje instalada en Nova Porcelanato por Innova se diseñó teniendo en cuenta la protección integral de los azulejos de sus marcas Damme y Helena. Por lo tanto, se eligió la combinación de una envolvedora automática, sistemas de flejado de palets para una sujeción mejorada y enfundado Stretch Hood para la protección total de la carga. Esta combinación de tres sistemas (flejado, envolvedora y Stretch Hood) es una práctica común en las líneas de embalaje cerámico de Innova Group, presentes en los centros de producción cerámica en España y México.
Proyecto de Embalaje de Nova Porcelanato

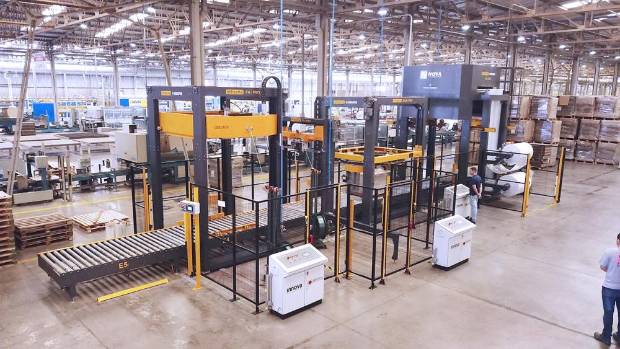

La línea de embalaje instalada en Nova Porcelanato incluye los siguientes componentes:

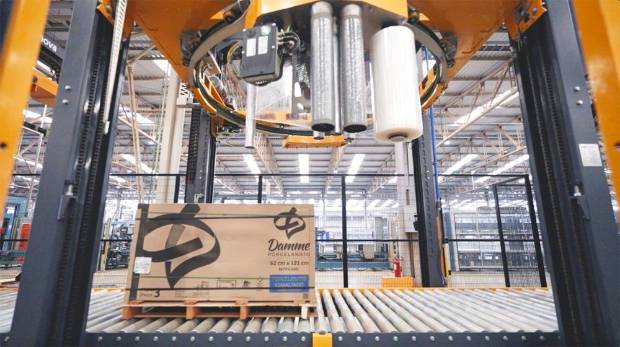

- Sistema de Envolvedora Automática de Anillo: En primer lugar, el palet cerámico se envuelve con la envolvedora de anillo para compactar y asegurar la carga. Este método de envoltura, mediante un anillo rotativo, proporciona un soporte completo y es suave con los productos cerámicos. Además, cumple la doble función de proteger el palet de la aplicación posterior del fleje, evitando daños en las cajas debido a la tensión del fleje.
- Sistema de Flejado Horizontal: La flejadora horizontal automática se utiliza para comprimir las cargas de cajas cerámicas en un bloque. Incluye un sistema compactador que alinea la carga antes de aplicar el fleje desde los lados. En el caso de la línea de Nova Porcelanato, el flejado se utiliza para ofrecer una mayor seguridad y estabilidad durante la manipulación y el transporte de las cargas.
- Sistema de Flejado Vertical: A continuación, la carga pasa por el sistema de flejado vertical, que se utiliza para asegurar la carga a su base, el palet. Este tipo de flejado ofrece una mayor fijación durante el transporte y evita desplazamientos o deslizamientos de las cajas cerámicas.
- Sistema Stretch Hood: Por último, la última estación de la línea es el enfundado Stretch Hood, que protege la carga mediante un film estirable que se ajusta a la forma de las cajas. Este sistema Stretch Hood es el más efectivo en cuanto a protección, ya que utiliza un film altamente técnico compuesto por capas múltiples de polietileno de alta densidad (MLLDPE). Este film Stretch Hood ofrece una alta elasticidad, resistencia a la perforación, resistencia al desgarro y cuenta con capas de barrera contra factores externos como el agua, el polvo, los rayos UV, etc. Gracias al film y al tipo de envoltura, el palet cerámico queda completamente protegido para su almacenamiento al aire libre o su transporte.
- Línea de Transportadores: La línea está integrada mediante una línea de transportadores de entrada con un sistema centrador de palets para garantizar que el embalaje se realice con precisión. También incluye transportadores de salida y acumulación de palets ya embalados. La línea de transporte está preparada tanto para la entrada de montacargas como para vehículos autónomos (AGV).
Resultados y Futuro para Nova Porcelanato
Este proyecto de automatización no solo cumplió con los requisitos de modernización y seguridad de Nova Porcelanato, sino que también mejoró significativamente la seguridad de sus productos cerámicos durante el transporte y el almacenamiento. Con estos avances tecnológicos, Nova Porcelanato se encuentra en una posición sólida para atender las futuras demandas de la industria cerámica y seguir ofreciendo productos de alta calidad a sus clientes.
En colaboración con Innova Group, Nova Porcelanato ha dado un paso adelante en su compromiso de mantenerse a la vanguardia de la industria cerámica, demostrando una firme dedicación a la calidad y la eficiencia en su proceso de embalaje final. Han expresado su satisfacción y confianza en este proyecto, así como en otros proyectos futuros de actualización de la línea.
Nova Porcelanato, a major ceramic company based in Brazil, has decided to modernize and automate its ceramic end-of-line process by utilizing the technology provided by Innova Group. To ensure the safety of their ceramic loads, Innova proposed a complete packaging line equipped with advanced securing and protection systems.
The new packaging line was inaugurated in late 2022 at Nova Porcelanato’s factory in Santa Gertrudes, São Paulo, one of the largest ceramic hubs in Brazil and South America. The plant covers 288,000 square meters and has modernized, automated industrial facilities equipped with the latest technology and Industry 4.0 capabilities. It can produce up to 1,300,000 square meters of tiles per month. With this new installation, Innova’s packaging line also contributes to the modernization project by providing advanced packaging technology for pallet protection.
The project and installation by Innova Group at Nova Porcelanato were carried out in collaboration with our technological partner in Brazil, Servitech, responsible for offering support and spare parts services to all our customers in the Brazilian market.
Nova Porcelanato’s Automation Project
Nova Porcelanato approached us with the need to fully automate its final packaging process while complying with safety regulations such as NR12. They were using semi-automatic wrapping systems to protect their loads and manually applied metal securing systems, but they required automated packaging solutions that could offer greater protection.
The packaging line installed at Nova Porcelanato was designed with the complete protection of the tiles from their Damme and Helena brands in mind. Therefore, the combination of an automatic wrapper, pallet strapping systems for enhanced securing, and Stretch Hood wrapping for total load protection was chosen. The combination of these three systems (strapping, wrapping, and Stretch Hood) is a common formula in Innova Group’s ceramic packaging lines, present in ceramic production centers in Spain and Mexico.
Nova Porcelanato’s Packaging Line
The end-of-line system installed at Nova Porcelanato includes the following systems:
- Automatic Ring Wrapper System: First, the ceramic pallet is wrapped with the ring wrapper to compact and secure the load. This type of wrapping, using a rotating ring, provides all-around support and is gentle on ceramic products. It also serves the dual purpose of protecting the pallet from the subsequent strapping application, preventing damage to the boxes due to strapping tension.
- Horizontal Strapping System: The automatic horizontal strapper is used to compress the ceramic box loads into a block. It includes a compacting system that aligns the load before applying the strapping from the sides. In the case of Nova Porcelanato’s line, strapping is used to provide greater security and stability during load handling and transport.
- Vertical Strapping System: Next, the load passes through the vertical strapping system, which is used to secure the load to its base, the pallet. This type of strapping offers greater fixation during transport and prevents movement or sliding of the ceramic boxes.
- Stretch Hood System: Finally, the last station in the line is the Stretch Hood wrapping, which protects the load using a stretchable film that conforms to the shape of the load. The Stretch Hood system is the most protective packaging system, using a highly technical multi-layer composition of high-density polyethylene (MLLDPE) film. This Stretch Hood film offers high stretchability, puncture resistance, and tear resistance, and includes barrier layers against external factors such as water, dust, UV rays, etc. Thanks to the film and the type of wrapping, the ceramic pallet is fully protected for outdoor storage or transportation.
- Conveyor Line: The line is integrated with an entry conveyor line featuring a pallet centering system to ensure precise packaging, as well as exit conveyors and pallet accumulation for already packaged loads. The transport line is equipped to accommodate both forklifts and autonomous vehicles (AGVs).
Results and Future for Nova Porcelanato
The automation project not only met Nova Porcelanato’s modernization and safety requirements but also significantly improved the safety of its ceramic products during transport and storage. With these technological advances, Nova Porcelanato is well-positioned to meet the future demands of the ceramic industry and continue offering high-quality products to its customers.
In collaboration with Innova Group and its technological partner in Brazil, Servitech, Nova Porcelanato has taken a step forward in its commitment to maintaining a leading position in the ceramic industry, demonstrating a strong commitment to quality and efficiency in its final packaging process. They have shown their satisfaction and trust in this project and future line update projects.
For Innova Group, «Collaborating with a top-notch ceramic company like Nova Porcelanato and fulfilling their packaging needs is a great opportunity for us to showcase our skills and expertise. We are committed to meeting their requirements and delivering the best possible results..»
